はじめに

前回は、Pandoc を WASM でブラウザに載せて、文書を変換するツールでした。

[Astro] #173 Pandoc Converter — Pandoc を WASM でブラウザに載せ、文書を変換する

Markdown、Word、HTML、EPUB などの文書を、ブラウザの中で変換するツールを作りました。

lain-lab.com

今回は、モーションの変換です。MMD のモーション（VMD）を、VRM で使えるアニメーション（VRMA）に変えます。変換は、ブラウザの中だけで終わります。ファイルは、外に出ません。

以前に作った VRM to MMD は、VRM を PMX にするツールでした。その逆の向き（モーション側）を、今回は作りました。作ったのは、VMD から VRMA への一方向だけです。VRMA から VMD へは、作っていません。

今回の要点は、次の 6 つです。

1. VMD のボーンフレームだけを読んで、30fps で全フレームを焼き、VRMA（glTF）として書き出す
2. 補間は、VMD のベジェ曲線をそのまま使う
3. 腕は、A スタンスを基準にした補正が必要で、最初の式は間違っていた
4. 足は、IK（足ＩＫ）を焼いて、FK の回転にする
5. 変換した VRMA を、元の MMD モデルと VRM で、左右に並べて同時に再生できる
6. 寄り道で、PMX の服が透ける問題の原因が見つかった（three.js の MMDToonMaterial）

完成画面

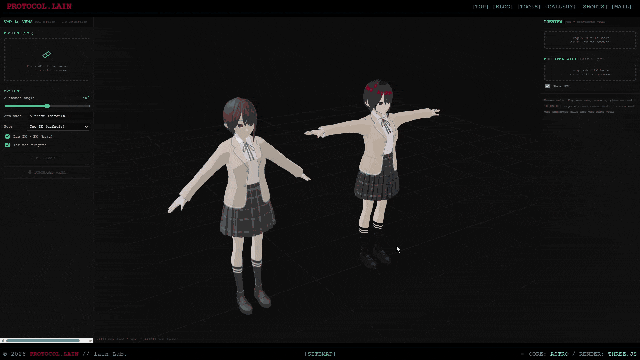

MMD と VRM を並べて、同じ時間で再生

左が、MMD のモデル（PMX と、元の VMD）です。右が、VRM（変換した VRMA）です。同じ時間で動くので、変換のずれが、そのまま見えます。

無視したボーンの一覧（ツリー）

VMD には、VRM に対応するボーンがないものが、たくさん入っています。それを、変換のたびに、グループに分けて出しています。

動画 GIF

動画 MP4

VMD と VRMA

VMD

VMD は、MMD のモーションのファイルです。ボーンごとに、「何フレーム目に、どの位置と回転か」と、補間の曲線を持っています。ボーンの名前は、Shift_JIS です。

今回読むのは、ボーンのフレームだけです。モーフ（表情）、カメラ、照明、IK の ON/OFF は、読みません。

VRMA

VRMA は、VRM Animation です。glTF のアニメーションに、VRMC_vrm_animation という拡張を足したものです。ボーンは、VRM のヒューマノイドの名前（hips、leftUpperArm など）で持ちます。

VRM の側で、three-vrm-animation を使うと、VRMA を、そのモデルに合わせて再生してくれます。VRM 0.x の場合は、x と z を反転して、hips の位置は、モデルの hips の高さに合わせて、拡大縮小されます。

自前で読み書きする

VMD の読み込みは、自前です。three.js の MMDLoader は、使っていません。モーションだけを取り出したいのと、補間を自分で扱いたいからです。

VRMA の書き出しも、自前です。three.js の GLTFExporter は、VRMC_vrm_animation を出せません。glTF の JSON とバイナリを、自分で組み立てています。

変換のコアは、vmd-core.js（約 24 KB、外部の依存なし）です。ページ側の vmd-to-vrma.js は、画面とプレビューだけです。

変換の流れ

1. VMD のボーンフレームを読む
2. ボーンの名前を、揃える（Shift_JIS から、全角と半角の揺れを直す）
3. 30fps で、全フレームを、ベジェで補間して、焼く
4. MMD の空間で、姿勢を組み立てる
5. 腕と脚を、補正する
6. Z を反転して、glTF の座標に直す
7. VRMA（GLB）として、書き出す

名前

VMD のボーン名は、左足ＩＫ のように、全角の文字が混ざっています。NFKC で正規化すると、左足IK になります。左親指０ も、左親指0 になります。

こうして揃えたあと、VRM のヒューマノイドのボーンに、対応づけます。対応のないボーン（腕捩、足D、髪、スカートなど）は、「無視」に入れます。

ベジェ補間

VMD の補間は、キーごとに持っている、ベジェ曲線です。X、Y、Z、回転の 4 本があり、1 本が 4 つの数（x1、y1、x2、y2）です。次のキーが持っている曲線を、前のキーとの間で使います。

// 補間の曲線は、後ろのキーが持っている
const curve = next.interp; // X, Y, Z, 回転の 4 本 × (x1, y1, x2, y2)

線形、イーズイン、イーズアウトの中間が、期待どおりの値になることを、確かめています。

座標

MMD は、-Z が正面です。VRM 1.0 は、+Z が正面です。そのため、最後に Z を反転します。

• 位置：z → -z
• 回転（クォータニオン）：(x, y, z, w) → (-x, -y, z, w)

位置は、MMD の単位（1 が約 8 cm）に、0.08 を掛けて、メートルにします。

hips と spine

MMD のボーンの親子は、VRM とは違います。

• hips の回転は、全ての親 · センター · グルーブ · 腰 · 下半身 を、順に掛けたものです
• spine の回転は、下半身の逆 · 上半身 です。MMD では、上半身が 腰 の子で、VRM では、spine が hips の子だからです
• chest は 上半身2、upperChest は 上半身3 です

hips の位置は、全ての親、センター、グルーブ などの位置を、順に足して、0.08 を掛けて、z を反転して、rest の高さ（0.856 m）を足します。この 0.856 m は、MMD の標準モデルの下半身のピボット（10.7）に、0.08 を掛けたものです。three-vrm-animation が、VRM の hips の高さを、この 0.856 で割って、位置を拡大縮小します。

腕：A スタンスの補正

ここが、いちばん、つまずきました。

MMD の標準モデルは、腕を斜め下に下げた、A スタンスです（既定は 40°）。VRM は、腕を真横に伸ばした、T ポーズです。VMD の腕の回転は、A スタンスを基準にした差分です。VRM に移すときに、その分を、補正する必要があります。

最初の式は、間違っていた

最初は、こう考えました。「VMD の腕の回転は、ボーンのローカル軸の回転なので、軸の符号を、左右で反転すればよい」。複数の符号の組み合わせを用意して、選ぶ方式にしました。

走りのモーションで試すと、「右の腕が、横に上がる」ことになりました。別のツールでも同じ結果だったので、VMD の問題ではなく、変換の式の間違いでした。

実際の VMD を、数字で見る

実際の VMD（歩きのモーション）の腕の回転を見ると、次のとおりでした。

• 左腕：Z 軸まわりに -0.366
• 右腕：Z 軸まわりに +0.366

左右が対称で、「下げる」向きの回転です。ローカル軸の符号を反転すると、右腕が逆になってしまいます。

わかったことは、VMD の腕の回転は、ローカル軸ではなく、親のフレーム（世界の軸に揃ったもの）で見た、差分だということです。

正しい式

RA を、Z 軸まわりの回転（左が -θ、右が +θ、θ は A スタンスの角度）とします。MMD の空間で、次のようにします。

ボーン	式
肩	q' = q
上腕	q' = q · RA
ひじ、手首、指	q' = RA⁻¹ · q · RA

そのあとに、Z を反転します。上腕にだけ、RA が残って、A スタンスから T ポーズへの差が、吸収されます。子のボーンでは、RA が打ち消し合います。

この式を、既定（A-frame）にしました。3 つほど、別の VMD で試して、すべて正常でした。以前の符号の方式は、選択肢として、残してあります。

脚：IK を FK に焼く

MMD のモーションは、足を、IK（足ＩＫ）で動かしています。VRM には、IK がありません。そのため、IK の結果を、足の回転（FK）に、焼きます。

足ＩＫに、キーが 1 つでもあれば、IK を焼きます。そのときは、FK の 足 と ひざ のキーは、使いません。

解く

標準モデルの寸法を、固定で持っています（MMD の単位）。

• 下半身のピボット：(0, 10.7, 0)
• 足：(±0.85, 10.4, 0)
• 足首：高さ 1.4
• 太もも、すね：どちらも 4.5
• つま先 IK：足首から (0, -1.4, -1.4)

2 つのボーンの IK を、解析で解きます。ひざの向きは、下半身の正面の方向です。ひざは、X 軸だけで、後ろに曲がる向きだけにしています。

足首は、つま先 IK の位置に向けて、最小の回転で合わせます。足 IK の回転に、つま先が追従する形です。足首のモードは、3 つから選べます。

• toeIK：つま先 IK に追従する、最小の回転（既定）
• orient：足 IK の回転を先に当てて、つま先の方向に合わせる
• fk：ひざまで IK、足首は FK だけ

寸法は、標準モデルのものです。VRM の脚の長さが違っても、出てくるのは、標準モデルでの IK の解の、角度です。hips の動きだけは、VRM 側が、自分の hips の高さの比で、拡大縮小します。

確かめたこと

IK を解いた結果の足首が、目標に届いているかを、順運動学で確かめました。誤差は、4e-7 でした。ひざが、X 軸だけで、後ろに曲がることも、確かめました。

VRMA の書き出し

出力は、GLB です。

• ノード：hips、spine、chest、（upperChest）、neck、head、肩、上腕、前腕、手、脚 3 本、（指）。rest は T ポーズで、単位はメートル、+Z が正面です
• 変化しないボーンは、2 つのキーに圧縮します（腕は、A スタンスの分があるので、いつも出します）
• クォータニオンは、符号が連続するように、そろえます
• VRMC_vrm_animation（specVersion 1.0）に、ヒューマノイドの全ノードを書きます

glTF のバリデーターで、エラーは 0 でした（空のノードの、情報が出るだけです）。three-vrm-animation のローダーでも、読めます（ヒューマノイドの回転が 19 本、hips の位置、rest の hips は 0.856）。

プレビュー

VRM を落とすと、そのまま動く

画面に VRM を入れると、変換した VRMA を、そのまま再生します。ダウンロードするファイルと、プレビューが、同じものです。そのため、ここで合っていれば、ダウンロードしたものも、合っています。

最初は、毎回 VRM を落とすのが面倒だったので、起動時に、自動で読み込むようにしました。パスは、.astro の先頭の定数（DEFAULT_VRM）に、書いてあります。差し替えるのは、この 1 行だけです。

VMD を落とすと、すぐに変換が始まります。オプションを変えると、少し待って、また変換されます。

無視したボーンのツリー

VMD には、変換できないボーンが、たくさん入っています。最初は、ログのように、並べて出していました。意味がわからなかったので、グループのツリーにしました。

• 捩り（腕捩、手捩）
• 足D 系（足D、ひざD、足首D、足先EX）
• 目
• 顔のパーツ（まゆ、まぶた、唇、歯、舌 など）
• スカートの物理
• 髪、ツインテール、リボン
• 胸
• 指の根元ダミー
• その他

動きに影響しそうなグループ（捩り、足D 系、目）は、黄色にして、最初から開いています。それ以外は、閉じています。歩きのモーションでは、425 個のボーンが、無視されました。そのうち、動きに影響しそうなものは、17 個です。

MMD と VRM を並べる

変換が、うまくいったかを知るには、元の動きと、見比べるのが、いちばんです。そこで、MMD のモデルを、同じ画面に出しました。

• 左：MMD（PMX の ZIP と、元の VMD）
• 右：VRM（変換した VRMA）

同じ時間で動かすので、違いが、すぐにわかります。PMX の ZIP は、画面に落とせます。起動時に、自動で読み込むパスも、.astro の先頭に書いてあります（DEFAULT_PMX）。

作りかた

• MMD 側は、three.js の MMDLoader と、MMDAnimationHelper を使います。物理（髪、スカート）は、切っています
• 縮尺は、0.08 です（MMD の 1 が、約 8 cm）
• MMDLoader のモデルは、+Z が正面です。VRM 0.x は、-Z が正面です。カメラが -Z にあるときは、MMD を Y 軸まわりに 180° 回して、向きを揃えます
• 再生は、VRM が共有の時間で動き、MMD は、helper.update(dt) を、普通に回します
• 時間が巻き戻ったとき（ループ、Play）は、MMD の helper を作り直して、頭から始めます

ハマった：時間を直接指定すると、動かない

最初は、MMD 側も、時間を直接指定して（mixer.setTime(t)）、helper.update(0) を呼ぶ形にしました。VRM 側と、同じ時間にしたかったからです。

ところが、PMX 側が、まったく動きませんでした。ボーンの位置を、時間を変えて読んでも、同じ値のままです。Sample の PMX では動いたのに、ページに組み込むと動かない、という状態でした。原因は、特定できていません。

直し方は、mmd_to_glb で動いていた形に、揃えることでした。helper から、メッシュを外して、作り直して、update(dt) を、そのまま回します。

function rebuildHelper() {
  if (!mesh) return;
  if (helper) { try { helper.remove(mesh); } catch (e) { /* 登録なし */ } }
  helper = new MMDAnimationHelper({ afterglow: 0, physics: false });
  helper.add(mesh, clip ? { animation: clip, physics: false } : { physics: false });
}

これで、動きました。時間を直接指定する方法は、MMDAnimationHelper とは、相性が悪いようです。

寄り道：PMX で、服が透ける

並べる比較を作る前に、PMX を用意する過程で、別の問題が出ました。VRM から変換した PMX を、mmd_to_glb で表示すると、上着の、切り抜きの部分から、スカートが消えて、下着が見える、というものです。横から見ると、透けません。

以前にも、直そうとして、直らなかった問題です。

疑ったものと、はずれたもの

最初は、PMX か、変換ツールが悪いと思いました。そのため、次のように、いろいろ試しました。

• テクスチャの alpha を、全部不透明にしたもの：透けは消えたが、切り抜きが、黒く飛び出した
• alpha が 200 以上を 255 にしたもの：透けたまま
• 完全に透明な三角形を、PMX から削る：直らなかった
• 別の Windows のアプリで変換：結果が、同じだった

PMX 専用のビューアで見ると、問題がありませんでした。つまり、PMX も、変換ツールも、正常でした。悪いのは、表示する側（mmd_to_glb）でした。

原因

three.js の MMDToonMaterial は、ShaderMaterial です。material.alphaTest を設定しても、シェーダーの uniforms.alphaTest には、反映されません。

そのため、アルファテストが、効いていませんでした。alpha が 0 のピクセルも、深度だけは、書き込みます。すると、あとから描く、スカートが、深度のテストで、隠れてしまいます。肌と下着は、先に描かれているので、見えてしまいます。

直し方

uniforms.alphaTest.value を、直接、設定します。

m.transparent = false;
m.depthWrite = true;
m.alphaTest = cutoff;
if (m.uniforms && m.uniforms.alphaTest) m.uniforms.alphaTest.value = cutoff;
m.needsUpdate = true;

もう 1 つ、注意がありました。MMDLoader は、テクスチャを、あとから読み込みます。transparent も、そのあとで、切り替わります。読み込みの直後に 1 回、設定するだけでは、足りません。manager.onLoad でも、もう一度、設定します。

顔、目、まゆ、口などの材質は、半透明の表現が必要なので、対象から外しています（名前で判定）。

Sample の PMX を、ヘッドレスの Chromium で描画して、スカートが欠けないことと、顔が普通であることを、確かめました。実際のブラウザでも、直ったことを、確認しました。

この修正は、並べる比較の MMD 側にも、入れてあります。

確認できたこと

• 合成した VMD（Node）：何もキーがないとき、左右の腕が ±40° で下がる。足 IK が、目標に届く（誤差 4e-7）。ベジェの中間値。hips の位置。名前の揺れ
• VRMA：gltf-validator でエラー 0。three-vrm-animation のローダーで読める
• 実物の VMD（歩き、走り）：腕の向きは、A-frame 方式で、正常。3 つほど試して、すべて正常
• 並べる比較：Sample の PMX で、ヘッドレスで動くこと。実機で、PMX と VRM が、同じ動きをすること
• 透ける問題：ヘッドレスで再現して、直ることを確認。実機でも、確認

未確認のこと・未対応のこと

• 指（特に親指）の軸：腕と同じ補正を使っている。標準モデルでも、親指は、軸が違う可能性がある
• 足 IK の寸法：標準モデルの値を、目分量で、固定している
• 表情（モーフ）、カメラ、照明：未対応
• IK の ON/OFF キー：常に ON として扱う
• 腕捩、手捩、足D 系：無視する（一覧に出る）
• 逆方向（VRMA から VMD）：作っていない
• VMD は、3 つほどしか試していない
• Safari と Firefox：確かめていない
• コンソールの警告（動きには、影響しない）：
  • unknown char code 131：MMDLoader が、VMD のモデル名を読むときの文字コードの警告
  • VRMLookAtQuaternionProxy is not found：three-vrm-animation の警告。VRMLookAtQuaternionProxy を、先に作れば消える（まだ直していない）
  • WebGL: INVALID_VALUE: uniform1fv: no array：MMD のマテリアルが、毎フレーム出している。描画は、正常。原因は、特定できていない

おわりに

VMD から VRMA への変換は、数式そのものより、「VMD の回転が、何を基準にしているか」を、正しく知ることが、難しいところでした。最初は、ローカル軸だと思い込んで、遠回りしました。実物の VMD の数字を、見てからは、早かったです。

変換が合っているかは、元の動きと並べると、すぐにわかります。並べる比較は、作ってよかったと思います。

寄り道の、透ける問題は、原因が、three.js の使い方の落とし穴でした。ツールが悪いと思い込んで、いろいろ試しましたが、本物の原因は、別の場所にありました。PMX 専用のビューアで、問題が出なかったことが、手がかりでした。

実装メモは、docs/vmd-to-vrma.md と、docs/vrm-to-mmd-alpha-seethrough.md に、残してあります。次にやるなら、VRMLookAtQuaternionProxy の警告と、指の軸の確認です。
