[Blender #01] VR空間構築メモ：ブーリアン加工とノードによるテクスチャ制御

概要

本記事は、Blenderを用いたVR空間構築の初期工程をまとめた技術メモ。

目的は以下の3点：

• メッシュ加工の基本フローを確立する
• VR用途で破綻しない構造を作る
• テクスチャ制御をノードで再現可能にする

1. 基本操作（最小セット）

頻出操作のみ抽出。ここで詰まると作業効率が崩壊する。

視点操作

• 中ボタン：回転
• Shift + 中ボタン：平行移動
• ホイール：ズーム
• Tab：モード切替

トランスフォーム

• G：移動
• R：回転
• S：スケール

編集モード

• A：全選択
• Alt + 左クリック：ループ選択
• L：リンク選択
• F：面生成

表示モードの高速切り替え

• Shift + Z: 透過表示（ワイヤーフレーム）の切り替え。
  • 用途: ブーリアンで内部がどう削れているか、重なっている頂点がないかを一瞬で確認する時に多用します。

オブジェクトの「初期化」（全トランスフォーム）

• Ctrl + A → 「全トランスフォーム」 (Apply All Transforms)
  • 重要性: オブジェクトモードで S キーなどで拡大縮小したあと、この操作をしないとBlender内部で「歪んだ状態」として保持されます。
  • 発生するトラブル:
    • テクスチャが伸びる。
    • ソリッド化（厚み）が均一にならない。
    • VRへ持っていった時にサイズがおかしくなる。
  • 対策: モディファイアーを適用する前や、UV展開の前には必ずこれを実行して「今の形を『基準の1.0』にする」のが鉄則です。

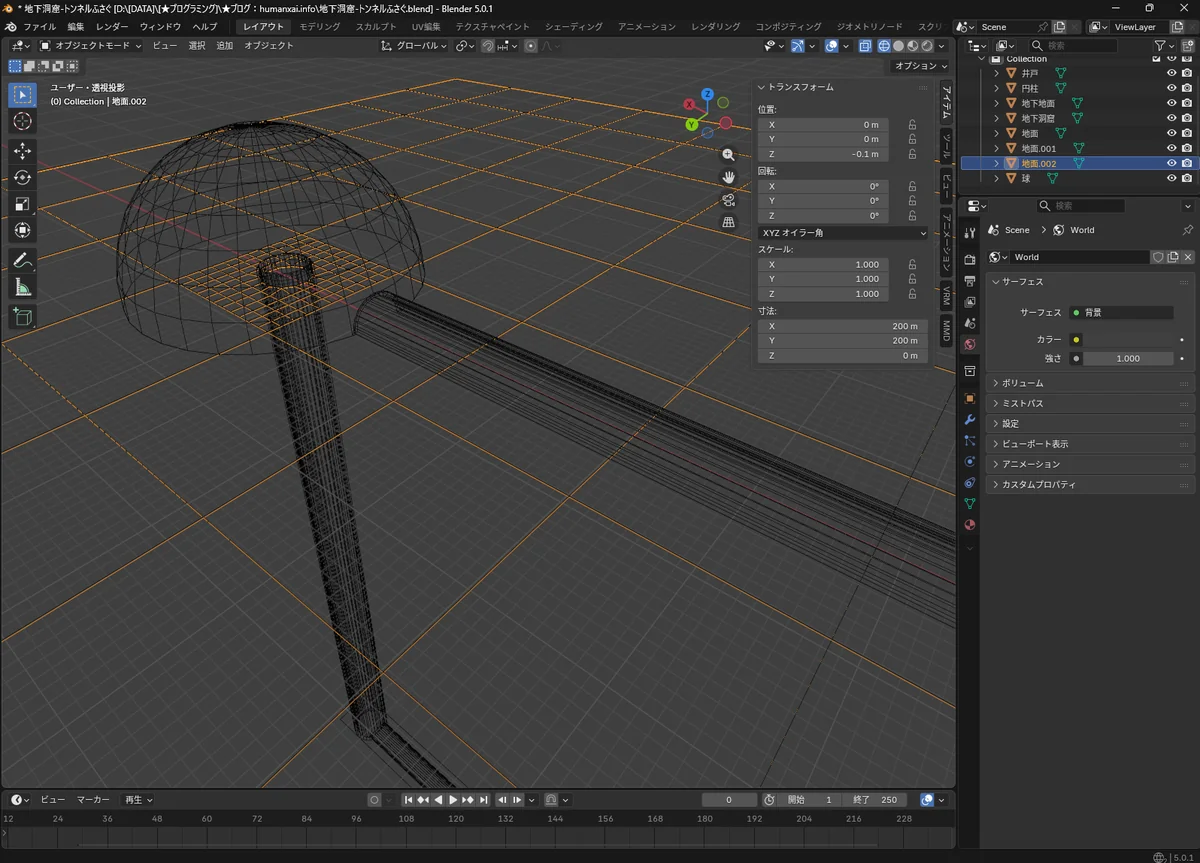

2. ブーリアンによる穴あけ（構造生成）

目的

ドーム（井戸）と円柱（地下道）を「貫通構造」として接続する。

手順

1. ベース（穴を開ける側）を選択
2. モディファイアー → 「ブーリアン」
3. 設定：
   • 型：差分（Difference）
   • 対象：切り抜き用メッシュ（円柱）
4. 適用して確定

注意点

• トポロジーが崩れる（頂点が汚くなる）
• 後工程での修正前提で使う
• VR用途では「見えない裏側」も破綻すると問題になる

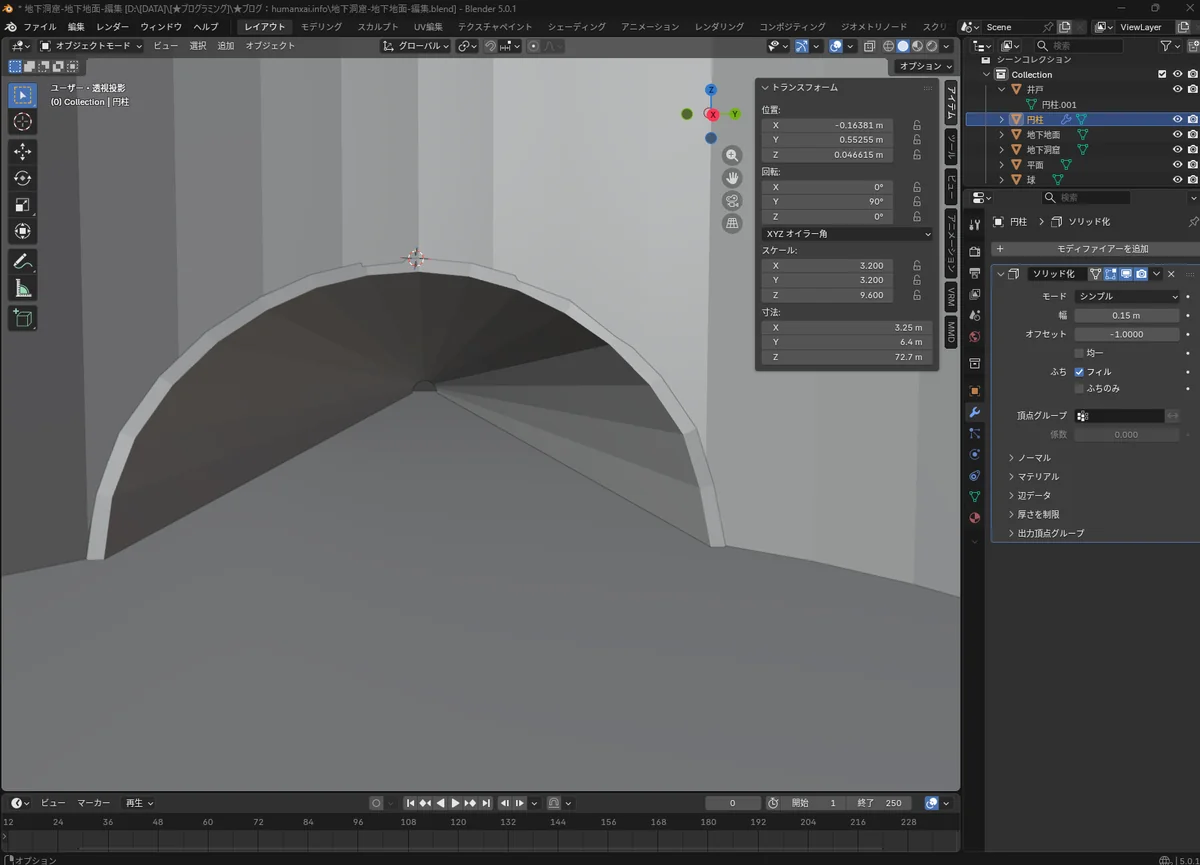

3. ソリッド化（厚みの付与）

目的

片面ポリゴンを「物理的な壁」に変換する（VRでは必須）

手順

1. オブジェクト選択

2. モディファイアー → 「ソリッド化」

3. 設定：

   • Thickness：厚み
   • Offset：内外方向（±1）

4. 問題なければ適用

注意点

• 厚み不足 → ライトリーク（光漏れ）
• 厚み過多 → ポリゴン増加・負荷増大

4. テクスチャ制御（ノード）

4-1. マテリアルの独立

複製オブジェクトのマテリアル共有を解除する。

手順：

• マテリアルのユーザー数（数字）をクリック

→ 完全に別インスタンスになる

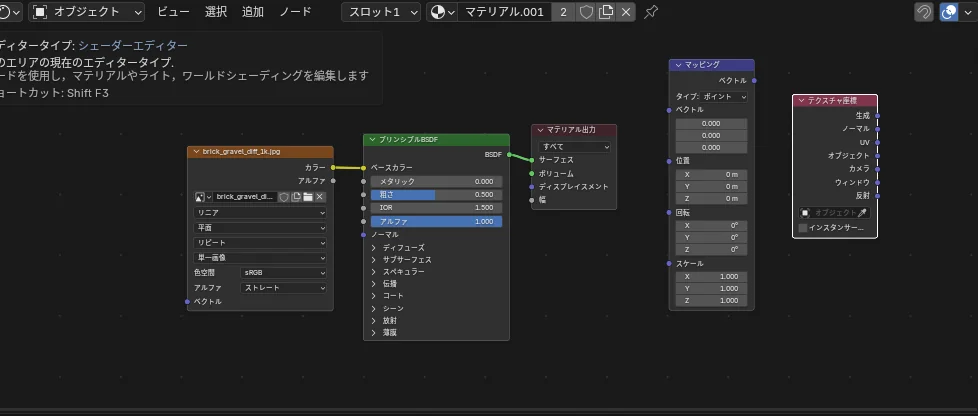

4-2. ノード構成（必須パターン）

接続フロー：

Texture Coordinate（UV）
↓
Mapping
↓
Image Texture
↓
Principled BSDF（Base Color）

制御内容

• スケール：値を大きく → タイル化
• 回転：Z軸 ±90° → 向き修正

注意点

• UV未接続 → テクスチャが黒になる
• VRではスケール不一致が即バレる（違和感が強い）

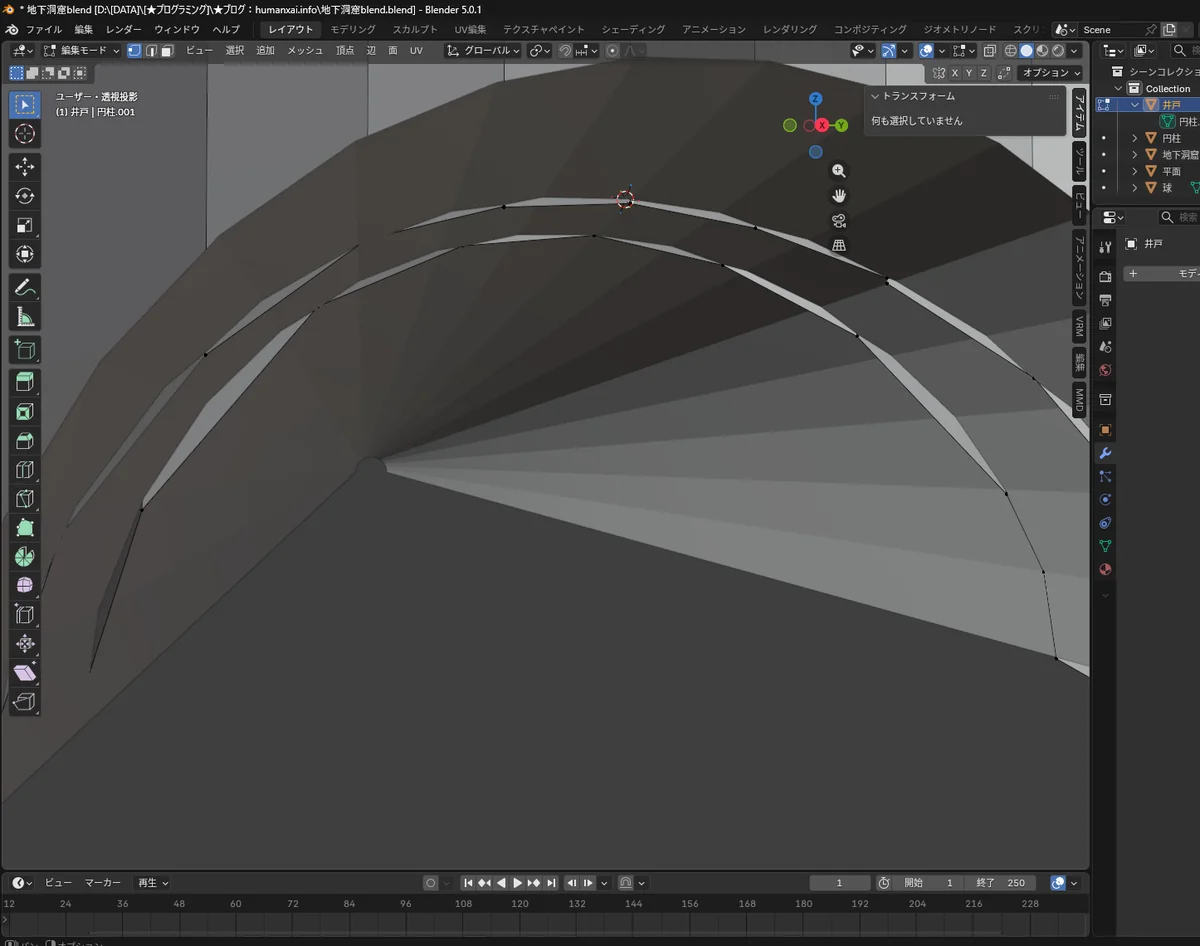

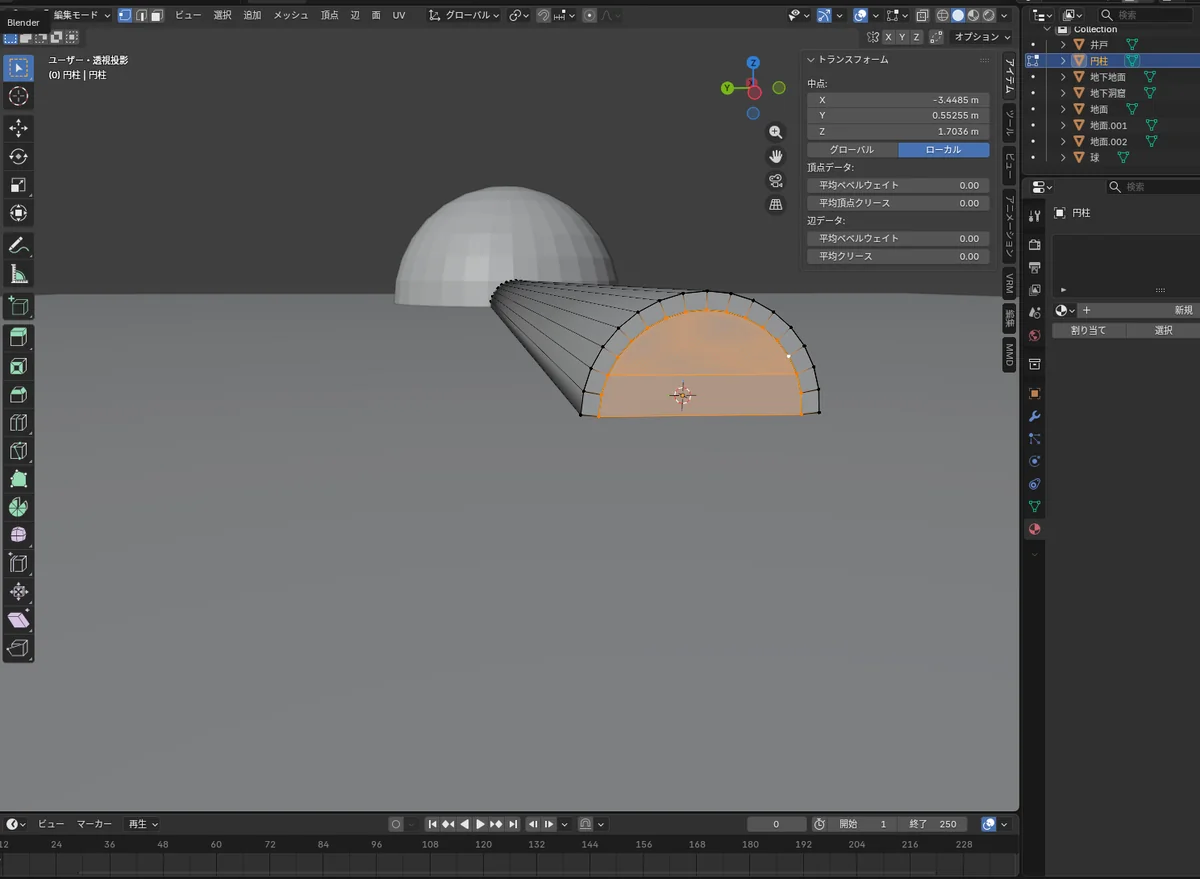

5. 穴埋め（トポロジー修正）

目的

ブーリアン後の欠損を補修する

手順

1. 編集モード
2. 頂点または辺選択
3. 穴の縁を選択
4. F → 面生成

注意点

• N-gonが生成される
• Unity等に持ち込む場合は三角化が必要

まとめ

今回の工程は以下の構成：

• ブーリアン → 構造生成
• ソリッド化 → 空間の物理化
• ノード → 視覚制御
• 面張り → 破綻修正

この4つで「最低限成立するVR空間」が作れる。

次のステップとしては：

• ライティング（影の質で没入感が変わる）
• ポリゴン最適化
• エクスポート（Unity / WebGL）

あたりが実務的に重要になる。
