はじめに

列車の実装でも苦しみ、３Ｄプログラミングをしてる多くの人が立ちはだかる壁になると思われる「Quaternion」。

あらためて学ぼうと、記事に情報をまとめてみます。

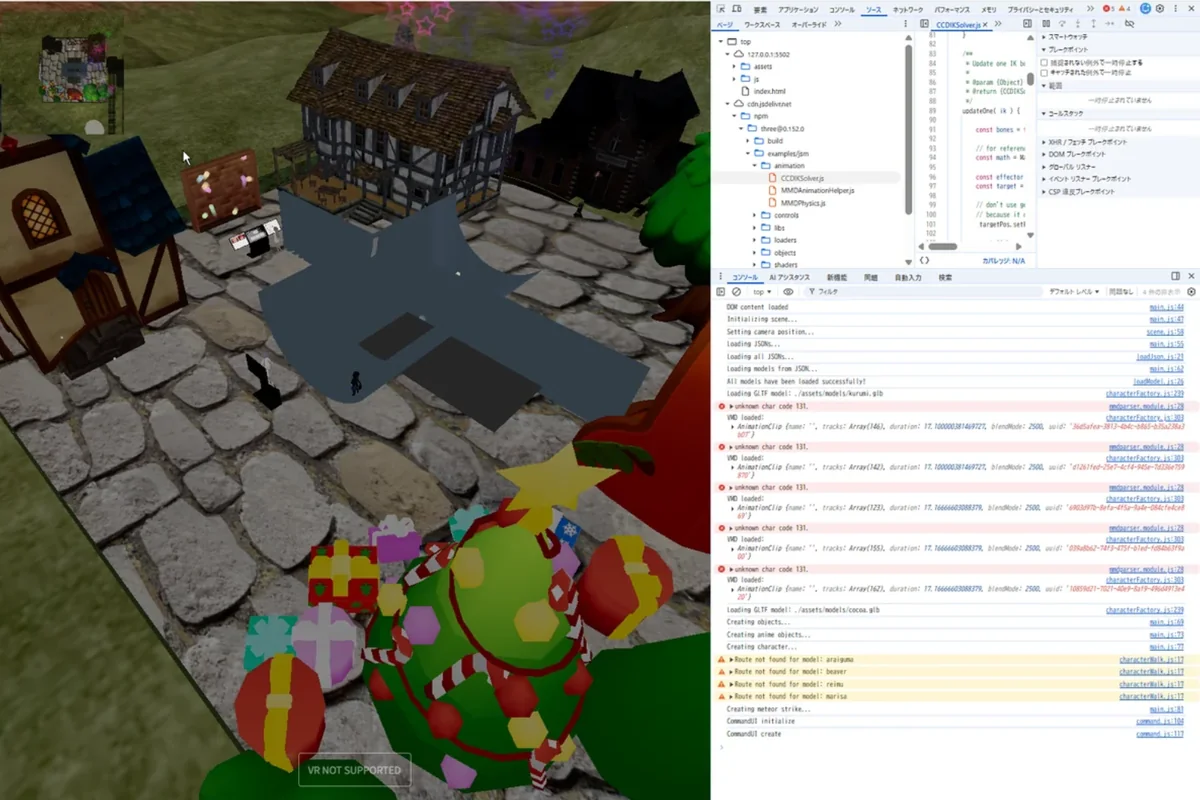

ちなみに今日は、大きな山を作ってその横に穴をあけてトンネルを作り貨物列車を通らせる実装をしてましたが、初期段階からplaingeometryに穴をあける事はできず、 ジオメトリの面を透明にして、そこにアーチ形の円柱のジオメトリを通す実装を試みましたが挫折しました。

ネットで検索してもそういうサンプルは見当たらなかったので、実装が難しいんでしょうね…。

threejs-journeyにそれっぽいサンプルはありますが、このケースは、建物を最初から計算して作ってるのでこういう作り方だと頑張ればできると思います。

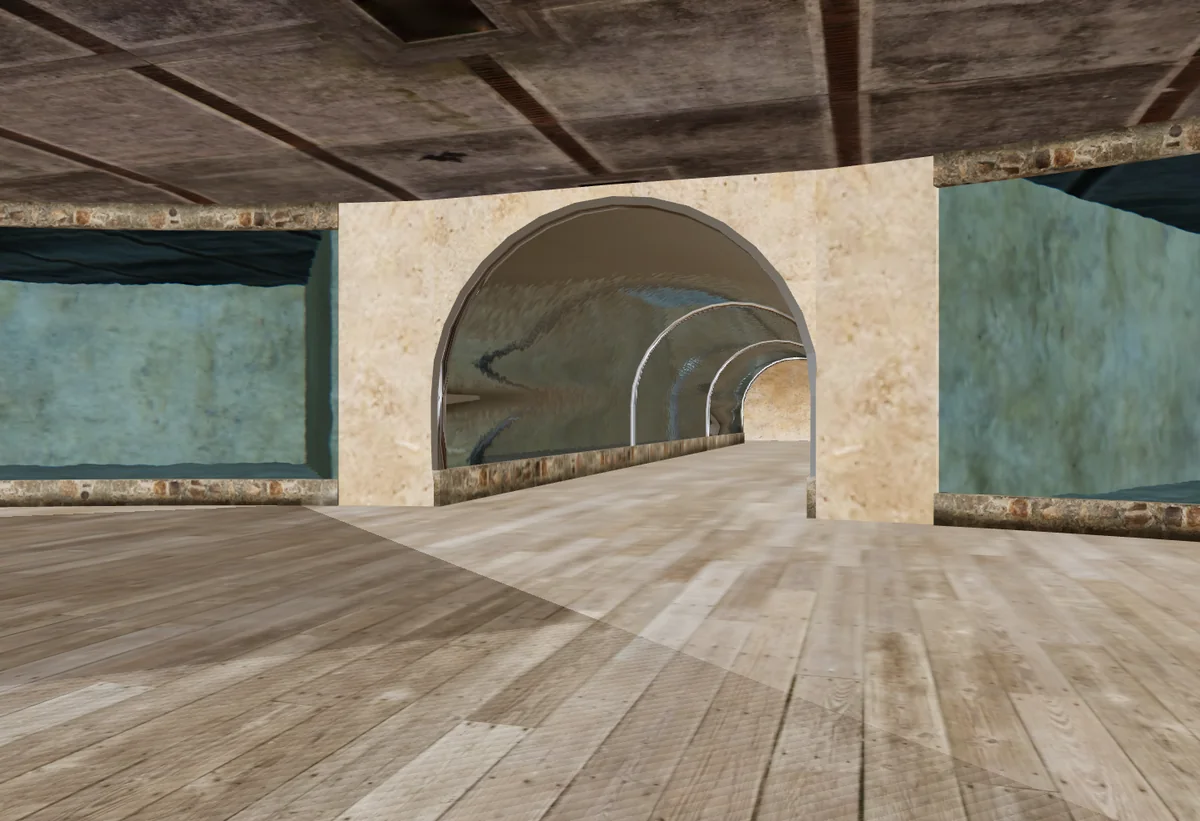

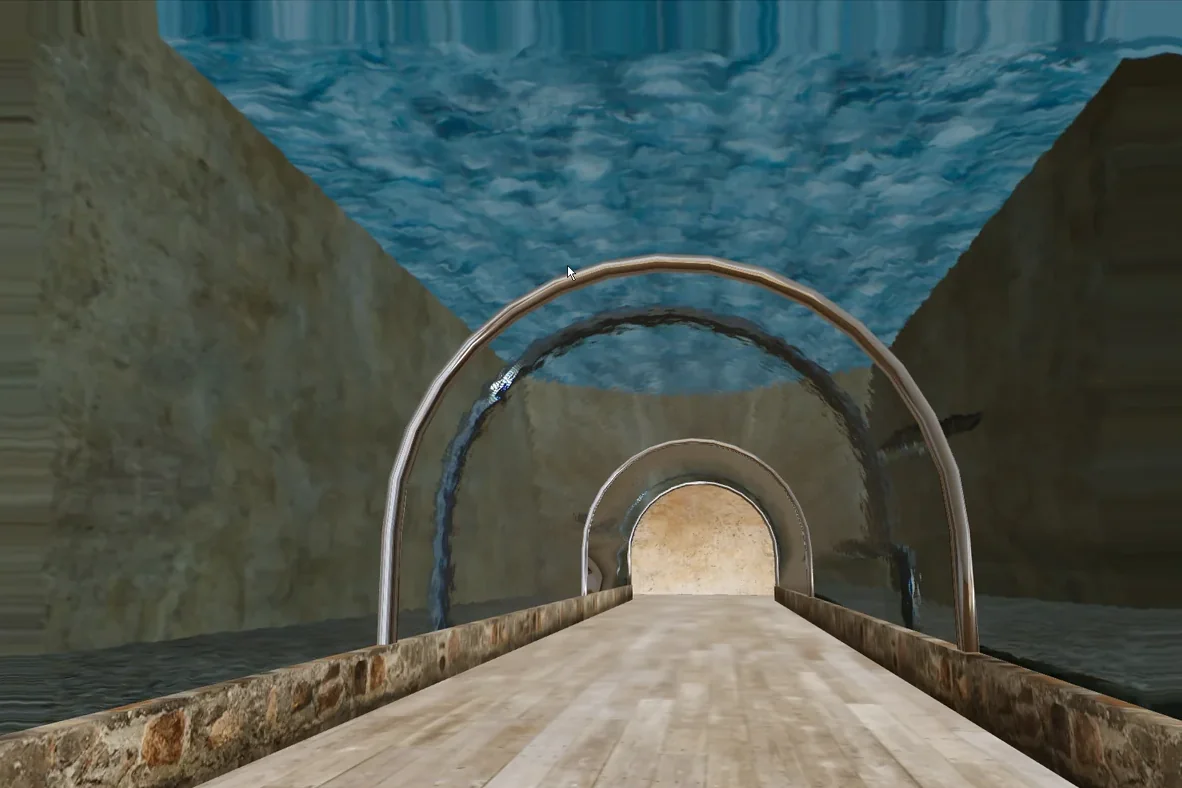

似たように、アーチ形の半円筒を作成してその中を列車が走る実装も考えました。

Quaternion - Wikipedia

Quaternion - Wikipedia

In mathematics, the quaternion number system extends the complex numbers. Quaternions were first described by the Irish mathematician William Rowan Hamilton in 1843[1][2] and applied to mechanics in three-dimensional space. The set of all quaternions is conventionally denoted by H {\displaystyle \ \mathbb {H} \ } ('H' for Hamilton) or by H. Quaternions are not a field because multiplication of quaternions is not commutative. Quaternions provide a definition of the quotient of two vectors in a three-dimensional space.[3][4] Quaternions are generally represented in the form

en.wikipedia.org

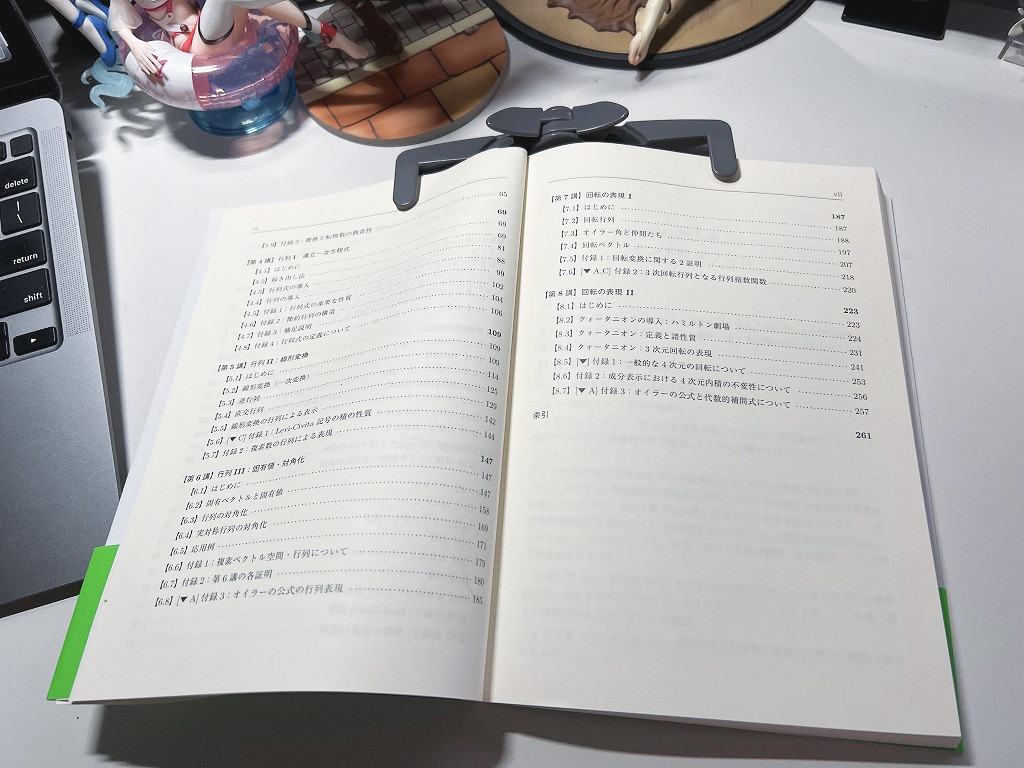

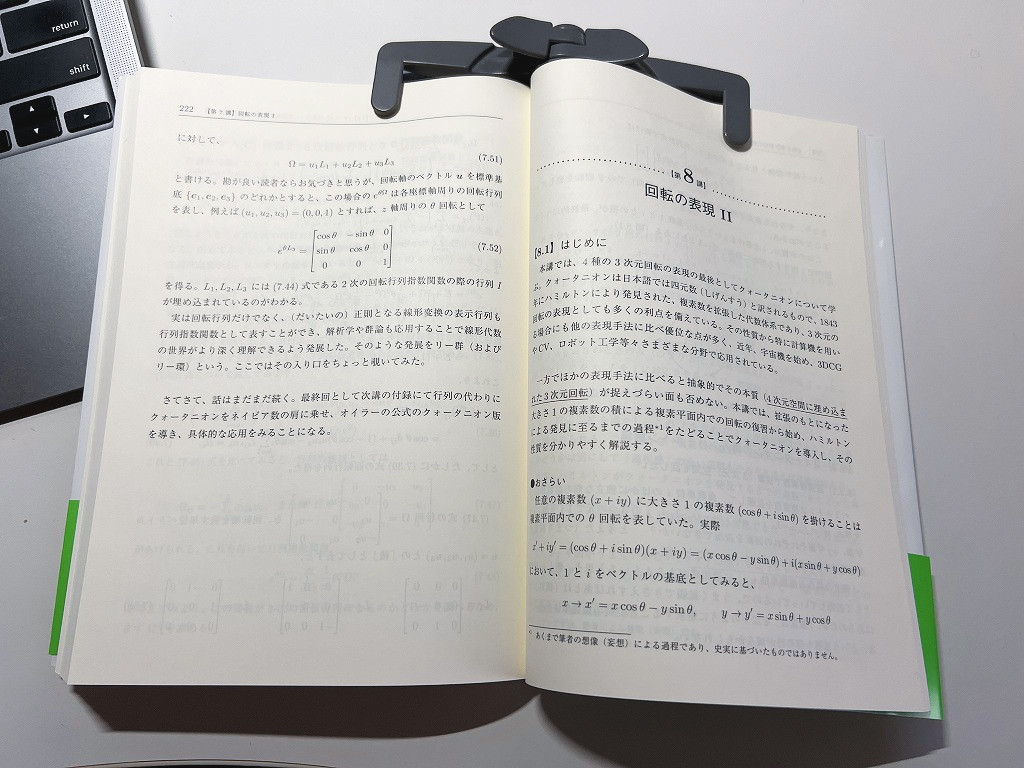

先日買った、セガ的 基礎線形代数講座の中にも最後の章に記載あり。

クォータニオンとは何ぞや？：基礎線形代数講座 - SEGA TECH Blog

クォータニオンとは何ぞや？：基礎線形代数講座 - SEGA TECH Blog

---【追記：2025-02-01】--- 雑誌「数学セミナー」でおなじみ日本評論社さんからのお声がけで「基礎線形代数講座」が書籍化されました。全体的に細かなブラッシュアップ、少しですが加筆もしています。やっぱちゃんとした紙の本でじっくり読みたい！って方など、こちらもどうぞ。 ---【追記：2022-04-01】--- 「基礎線形代数講座」のPDFファイルをこの記事から直接閲覧、ダウンロードできるようにしました。記事内後半の「公開先」に追記してあります。 --- 【追記ここまで】--- みなさん、はじめまして。技術本部 開発技術部のYです。 ひさびさの技術ブログ記事ですが、タイトルからお察しの通り、今回は数学のお話です。 ＃数学かよ って思った方、ごめんなさい（苦笑） 数学の勉強会 弊社では昨年、有志による隔週での数学の勉強会を行いました。ご多分に漏れず、コロナ禍の影響で会議室に集合しての勉強会は中断、再開の目処も立たず諸々の事情により残念ながら中止となり、用意した資料の配布および各自の自学ということになりました。

techblog.sega.jp


概要

3Dを触り始めると、必ず出てくる Quaternion（クォータニオン）。 意味不明、数が4つある、虚数、怖い。 この記事では、それを一切理解しない。

目的はひとつだけ。

JavaScriptで回転を安全に扱えるようになること

中身は覗かない。 使い方だけ押さえる。

回転で本当に困るところ

3Dの回転で問題になるのは、だいたい次の3つ。

  • 角度を足していたら、途中で動きがおかしくなる
  • 回転の順序を変えたら結果が変わる
  • 補間したら急にひっくり返る

これは「実装が悪い」わけではない。 オイラー角という表現そのものの性質。

オイラー角は 「X軸を回して、次にY軸を回して、最後にZ軸を回す」 という順序付きの操作。

この順序がある限り、

  • ジンバルロック
  • 補間の破綻 は避けられない。

Quaternionは何者か

ここでQuaternionが出てくる。

よくある説明はこう。

  • ジンバルロックが起きない
  • 補間（Slerp）ができる
  • 計算が速い

全部正しい。 ただし、理由は考えない。

大事なのは立ち位置。

  • オイラー角：人間が考えるための表現
  • Quaternion：コンピュータが壊れずに計算するための表現

Quaternionは 回転の意味を説明するものではない。 回転を壊さずに処理するための内部形式。

Quaternionを「見てはいけない」

最初にやってはいけないことを明確にしておく。

  • x, y, z, w の値を見る
  • それぞれに意味を割り当てる
  • スライダーで直接いじる

これは全部遠回り。

Quaternionは 中身を見ても分からない設計。

理解できないのではなく、 理解させる気がない。

JavaScriptでの基本方針

この記事では次の方針を取る。

  • 人間はオイラー角で考える
  • JavaScript内部ではQuaternionを使う
  • 値は見ない
  • 用意された関数だけを使う

これで十分。

オイラー角 → Quaternion に変換する

まずは一番基本。

人間が考えた回転を Quaternionに変換する。

const euler = new THREE.Euler(
  Math.PI / 4,
  0,
  0,
  'XYZ'
)

const quaternion = new THREE.Quaternion()
quaternion.setFromEuler(euler)

mesh.quaternion.copy(quaternion)

ここでやっていることは単純。

  • 回転はオイラー角で指定
  • 内部表現だけQuaternionに変換

quaternion.x などは 絶対に見ない。

回転は「足さない」

初心者が一番やりがちなミス。

// ❌ やってはいけない
rotation.x += 0.1
rotation.y += 0.1

角度を足すと、 順序の問題が必ず出る。

Quaternionでは 回転は掛ける。

const q = new THREE.Quaternion()
q.setFromAxisAngle(
  new THREE.Vector3(0, 1, 0),
  0.1
)

mesh.quaternion.multiply(q)

これで

  • 回転の合成
  • 順序の保持 が保証される。

補間は自分でやらない

回転の補間も地雷。

線形補間（lerp）をすると、 ほぼ確実に破綻する。

Quaternionには 最初から正しい補間が用意されている。

const start = mesh.quaternion.clone()
const end = new THREE.Quaternion()
end.setFromAxisAngle(
  new THREE.Vector3(0, 1, 0),
  Math.PI
)

THREE.Quaternion.slerp(
  start,
  end,
  mesh.quaternion,
  0.1
)

これだけで、

  • 途中で止まらない
  • 急に反転しない
  • 変な軸が出ない

理由は知らなくていい。

なぜこれでうまくいくのか

答えは単純。

Quaternionは 回転全体を1つの操作として扱っている。

  • 角度の順序がない
  • 軸が固定されていない
  • 状態ではなく作用

だから 「ロック」する場所がない。

覚えるのはこれだけ

  • 人間はオイラー角で考える
  • 内部ではQuaternionを使う
  • 回転は掛ける
  • 補間はSlerpを使う

これ以上の理解は不要。

Quaternionはブラックボックスでいい

Quaternionを理解しようとして詰む人は多い。 でも実務では、理解する必要はない。

むしろ 理解しなくていいところまで抽象化された道具。

信用して使う。 それだけで、回転の事故は激減する。

回転で本当に困るポイント

まず、なぜQuaternionが必要か。

オイラー角（x, y, z の角度）だけで回転を扱うと、次の問題が出てくる。

  • 回転順序で結果が変わる
  • ある角度で急に動きがおかしくなる
  • 補間するとグネる

これは実装ミスではない。 構造的に起きる問題。

オイラー角は 「X軸を回して、次にY軸を回して、最後にZ軸を回す」 という順序付きの回転を前提にしている。

そのため、

  • 回転の順番を変えると結果が変わる
  • 特定の角度で自由度が失われる
  • 線形補間すると空間的に不自然な動きになる

という問題が必ず発生する。

この問題を回避するために、 回転を1つの操作として扱える表現が必要になる。

そこで使われるのがQuaternion。

Quaternionは「回転の値」ではない

最初にこれだけ押さえておく。

  • オイラー角： 「今どれくらい回っているか」
  • Quaternion： 「この向きをこう変換する」

オイラー角は「状態」を表す。 Quaternionは「操作」を表す。

Quaternionは回転そのものではない。 回転を適用するための作用。

だから、

  • x, y, z, w の値を見ても意味は出ない
  • 各成分に役割を割り当てようとすると破綻する

それは仕様。

Quaternionは 中身を理解させるために作られていない。

見ない。 触らない。 信用する。

JavaScriptでQuaternionを使う最低限セット

ここでは 「これだけ守れば回転が壊れない」 という最小構成だけを書く。

1. オイラー角 → Quaternion に変換する

人間は角度で考える。 内部ではQuaternionを使う。

const euler = new THREE.Euler(
  Math.PI / 4,
  0,
  0,
  'XYZ'
)

const q = new THREE.Quaternion()
q.setFromEuler(euler)

mesh.quaternion.copy(q)

ここでやっていることは単純。

  • 回転の指定はオイラー角
  • 内部表現だけQuaternionに変換

q.x や q.w をログに出してはいけない。 意味はない。

2. 回転を合成する（足さない）

回転を足すと壊れる。 掛ける。

const q1 = new THREE.Quaternion().setFromAxisAngle(
  new THREE.Vector3(1, 0, 0),
  Math.PI / 4
)

const q2 = new THREE.Quaternion().setFromAxisAngle(
  new THREE.Vector3(0, 1, 0),
  Math.PI / 4
)

q1.multiply(q2)

これは

  • X軸回転
  • その後にY軸回転

を正しい順序で合成している。

順序は重要。 q1.multiply(q2) と q2.multiply(q1) は結果が違う。

この順序管理を 自分でやらなくて済むのがQuaternion。

3. 回転を補間する（Slerp）

Quaternion最大の実用価値。

const qStart = mesh.quaternion.clone()

const qEnd = new THREE.Quaternion().setFromAxisAngle(
  new THREE.Vector3(0, 1, 0),
  Math.PI
)

THREE.Quaternion.slerp(
  qStart,
  qEnd,
  mesh.quaternion,
  0.1
)

これで

  • 回転が途中で止まらない
  • 急に反転しない
  • ジンバルロックしない

理由は考えない。 結果だけ確認する。

ここまで読めば分かる通り、 Quaternionは「理解する対象」ではない。

  • 変換する
  • 掛ける
  • 補間する

この3操作だけ覚えれば、 回転で詰まることはほぼなくなる。

やってはいけないこと

初心者が一番ハマるポイント。

  • Quaternion の x, y, z, w を直接操作する
  • 正規化を自分でやろうとする
  • 「意味」を探し始める

Quaternionは ブラックボックスとして扱う前提の道具。

中身を理解しなくても 正しい操作を選べば、結果は必ず正しくなる。

逆に、

  • 数値をいじる
  • 理屈を当てはめようとする

この時点で、 Quaternionの設計思想から外れる。

Quaternionは 触るものではなく、使うもの。

じゃあ理解は一切不要？

不要ではない。 方向が違う。

理解すべきなのは、Quaternionそのものではない。

  • 回転は足さない
  • 回転は順序を持つ
  • 補間は専用の方法を使う

これらはすべて 回転という操作の性質。

Quaternionは、 その性質を毎回意識しなくても済むように用意された 内部表現。

だから理解の対象は 「Quaternionが何か」ではなく、 「回転がどう壊れるか」。

それを防ぐための道具として Quaternionを使う。

最低限覚えておけばいいこと

覚えるのは3つだけ。

  1. 人間はオイラー角で考える
  2. 内部ではQuaternionを使う
  3. 合成と補間はQuaternionの関数に任せる

これができれば、 回転まわりで手が止まることはなくなる。

おわりに

Quaternionは難しい。 でも難しいから使われている。

壊れない回転を 毎回自分で考えなくていいように、 必要なものはすでに全部詰め込まれている。

理解しようとしなくていい。 正しく使える位置に立つ。
