[Hardware] レンジフード（ADR-732WR）のモーター異常加熱による故障診断と単体交換による復旧記録

1. 概要

ファンを取り外した状態でレンジフードのモーターを空回りさせた結果、回転軸が異常加熱し動作不能となるトラブルが発生した。

本記事では、故障原因の切り分け（制御基板・ヒューズ・コイル断線の判定）、本体まるごと交換時の互換性検証（幕板サイズ適合性）、およびモーター単体（富士工業品番: 90233661）の調達と交換手順について記録する。

ADR-735SIR 通販(卸価格)|LIXIL(リクシル) レンジフード ADRシリーズ 間口75cmならプロストア ダイレクト

ADR-735SIRが定価の13%引き84,000円の卸価格で販売中。商品情報もご用意しております。3万円以上のお買上で送料無料。カード決済も対応可。

www.direct-store.net

2. 対象機器および症状

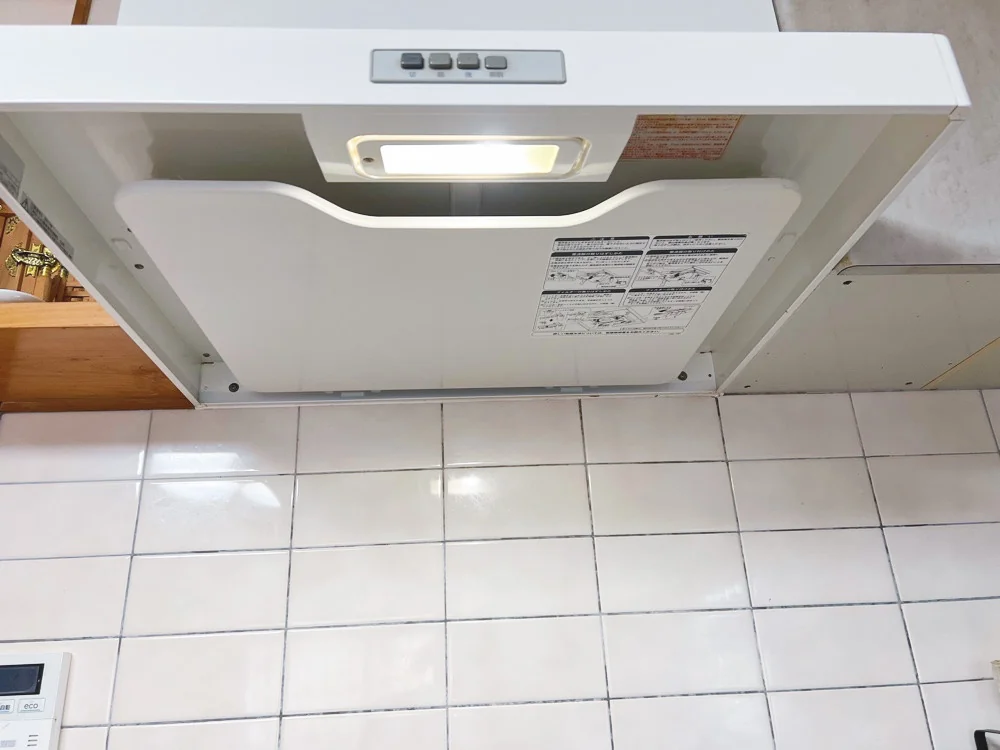

• 対象機器: LIXIL (INAX) ADR-732WR（間口75cm / シロッコファンタイプ / 富士工業OEM品）
• 発生事象: ファン取り外し状態での通電（無負荷運転）後、回転軸が過熱しモーターが停止
• 通電状態: 電源供給およびLED照明は正常点灯（一次側主電源および制御基板への通電は確認）

---

3. 故障原因の切り分けと分析

3.1 発生メカニズム

ACインダクションモーターは、ファンの回転に伴う通風によって自己冷却を行う構造となっている。ファンを外した状態で運転を行ったため、以下の事象が同時に発生したと推定される。

1. 強制冷却の喪失による内部温度の上昇
2. 無負荷状態に伴う電流・位相バランスの不整合による発熱の加速

3.2 故障箇所の同定

制御基板のLED照明が点灯していることから、基板一次側の過電流ヒューズは溶断していない。

したがって、原因は以下のいずれかに絞り込まれる。

1. モーター内部の温度ヒューズ溶断: コイル近傍に配置された温度ヒューズ（130℃〜140℃仕様）が過熱により遮断された状態（回路オープン）。
2. ステータコイルの被覆溶融（レアショートまたは断線）: エナメル被覆が熱溶融し、線間短絡または物理的断線に至った状態。

いずれのケースにおいても、モーター内部の直接補修（カシメ解体およびコイル掘り出し）は工程および安全性の観点から非現実的であり、モーターASSY（単体）の交換が妥当な対応策となる。

---

4. 復旧手段の比較検証

機器復旧にあたり、「本体まるごと買い替え」と「モーター単体交換」の2案について技術的・コスト的検証を行った。

4.1 本体買い替え案の検証（浅型・BFRSシリーズ等との互換性）

検討候補として挙げた展示品（富士工業 BFRS-3F-751RSI）へのまるごと交換を検証した。

• 形状の違い: 現行の「ブーツ型（深型）」に対し、検討品は「浅型（フラット型）」であり、本体高が異なる（浅型は厚み200mm）。
• 幕板の互換性: 本体高の違いにより天井までの開口寸法が変わるため、既存の幕板（前幕板）は寸法不足となり流用不可能。
• 追加コスト: 新たに適合する前幕板（MKP-7565等）の別途調達が必要となり、全体コストおよび設置工数が増加する。

4.2 モーター単体交換案の検証

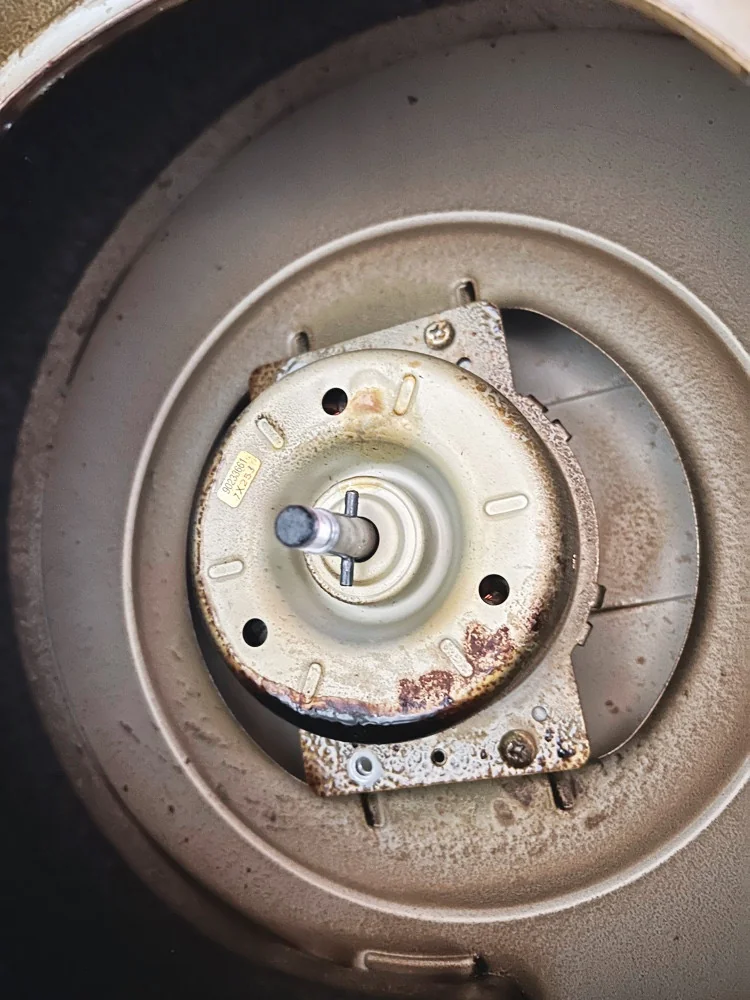

• 適合型番の特定: 内部ケーシングを取り外し確認した結果、実装モーターの刻印型番は 富士工業 90233661（メーカー補修品番: 619K0002）と判明。

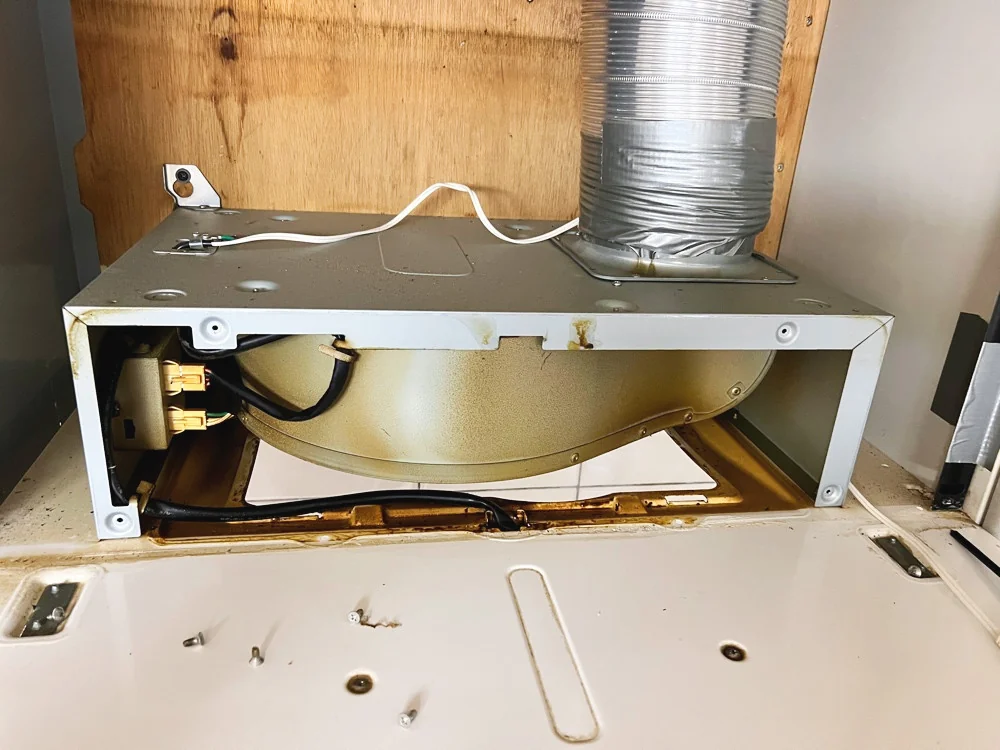

• 施工性: ダクト接続部およびフード外枠を固定したまま、下部開口からドライバー1本で脱着可能。

以上の検証結果より、既存のダクト・幕板構造を維持したまま最小工数で復旧可能な「モーター単体交換」を採用した。

---

5. モーターの調達

部品調達にあたり、市場流通品（中古・新古品）から選択を行った。

選択肢	条件	価格	採用判断
案A	動作確認済（ベアリング異音あり）	2,950円	見送り（軸受摩耗による過熱再発・騒音リスク回避）
案B	動作確認済（異音なし正常品）	5,400円	採用（品質・静音性・安全性を優先）

---

6. 交換作業手順

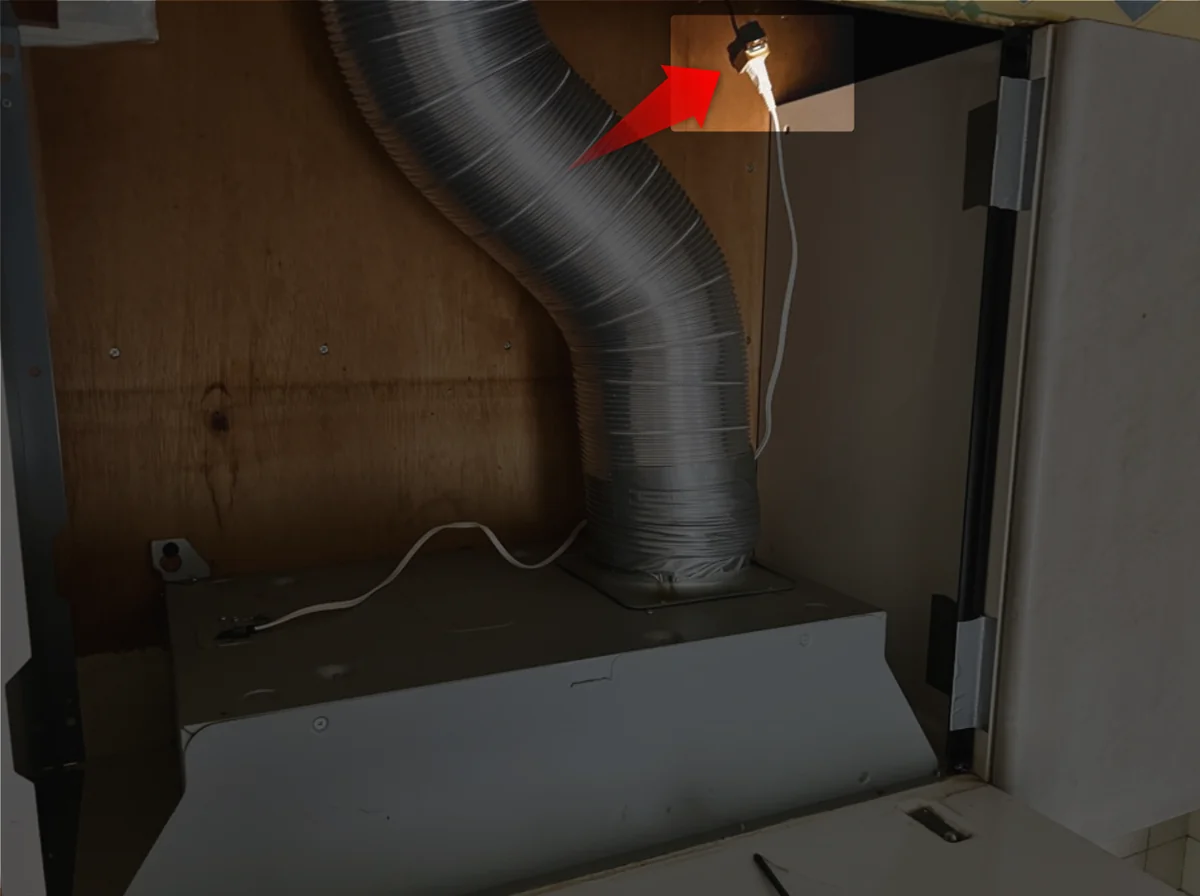

作業はすべてフード下部開口より実施した（ダクト外装および壁面固定部の分解は不要）。

作業工程

1. 電源遮断: 既存のACコンセントより電源プラグを抜線。

2. 下部構成部品の取り外し:

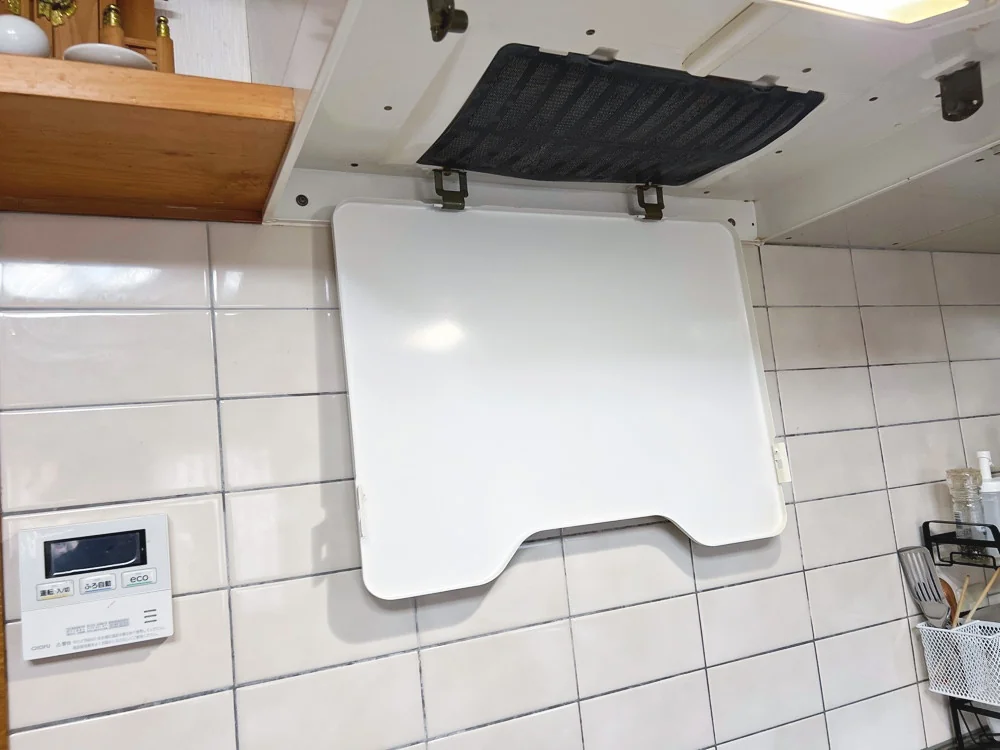

   • 整流板およびフィルターの取り外し。
   • シロッコファン固定用手回しナットを緩め、ファン本体を取り出し。

3. 旧モーターの取り外し:

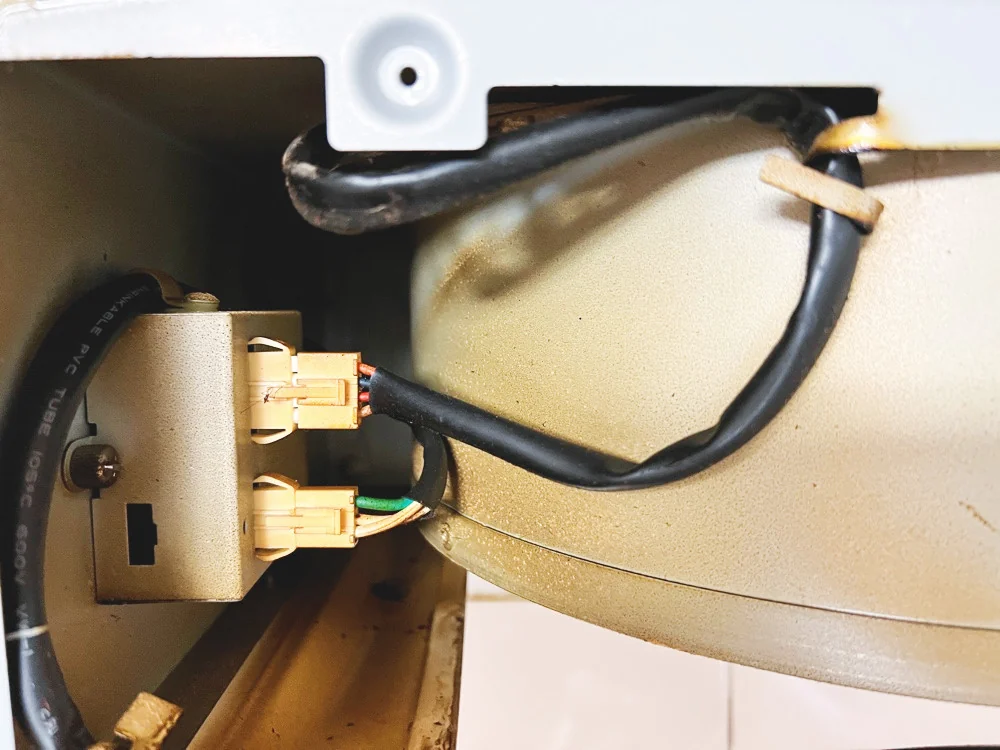

   • 制御ボックス側のコネクター（カプラー2箇所）を外す。

※ケーブルを、モーター側に押し込んで中から抜き取れる状態にしないと後で苦労します。

• モーター固定ブラケットのネジ4本を緩め、モーターASSYを下方向に引き抜く。

4. 新モーターの取り付け:

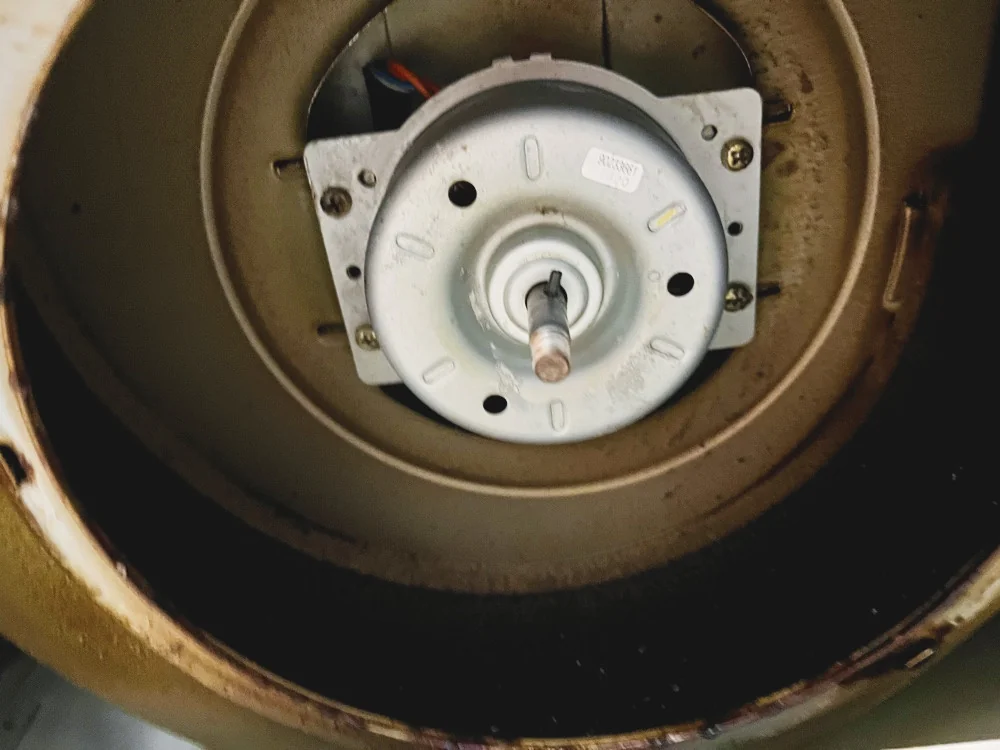

   • 調達したモーター（90233661）を固定位置へ装着し、ネジ4本で固定。
   • 制御ボックスのコネクターを確実にロック位置まで挿入。

5. 逆順での組み上げおよび動作確認:
   • シロッコファンをシャフトピンの溝に合わせて装着し、ナットで手締め固定。
   • フィルター、整流板を復元。
   • 通電し、「強・弱」各モードでの回転動作および感熱・異音の有無を確認。

7. 結論

• ファン不開放下の無負荷運転による異常加熱トラブルは、モーター単体（90233661）の交換により完治した。
• 機種適合性および幕板寸法の不一致リスクを事前に検証したことで、本体買い替えに伴う不要な部材調達（前幕板等）および大掛かりな施工を回避できた。
• 中古・整備品パーツ調達時の選定において、軸受（ベアリング）状態の良い個体（5,400円）を選択したことで、騒音や二次故障のリスクを排除した確実な復旧が達成された。
